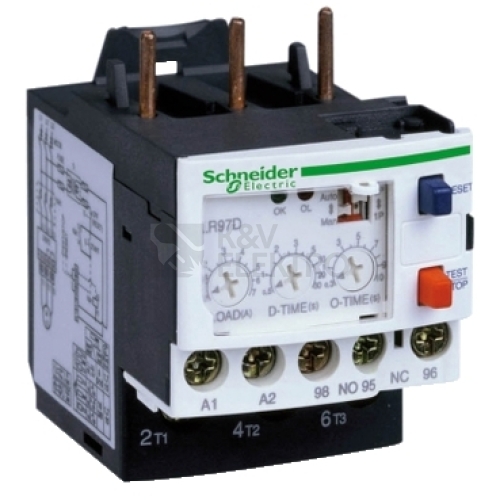

EL. NADPROUDOVE RELE 5-25A LR97D25B

TeSys LR97D elektronické nadproudové relé - 25A/690V - k napájení s 24V AC/DC - pro ochranu motorů se jmenovitým proudem 5-21A. Poskytuje 3 moduly pro nastavení ochrany, ZATÍŽENÍ (5-25 A) pro nadproudovou úroveň, DOBA O (0.3-10 s) na přijatelnou dobu nadproudu, DOBA TRP (0.5-30 s) pro dobu trvání spuštění . Navíc se zařízení vypíná, když je proud vyšší než 3 x ZATÍŽEN během více než 0,5 s v ustáleném stavu a pokud během více než 3 s chybí fáze. Nastavení zahrnuje také selektory 1fázových/3fázových motorů a manuálního/automatického resetu, zařízení má tlačítko reset, tlačítko test/stop, 2 indikátory LED (Run/Trip), 2 pomocné kontakty 1Z/V pro signalizaci poruchy. Nastavení lze zamknout zapečetěním průhledného krytu. Pro přímé připojení ke spodním svorkám 3fázového stykače LC1D09-D38, se šroubovými svorkami na spodní straně je možné samostatné upevnění ze stykače pomocí svorkovnice LAD7B106 (objednat samostatně). Certifikováno několik standardů (IEC, UL, CSA, CCC, EAC), splňuje požadavky norem RoHS/Reach.
