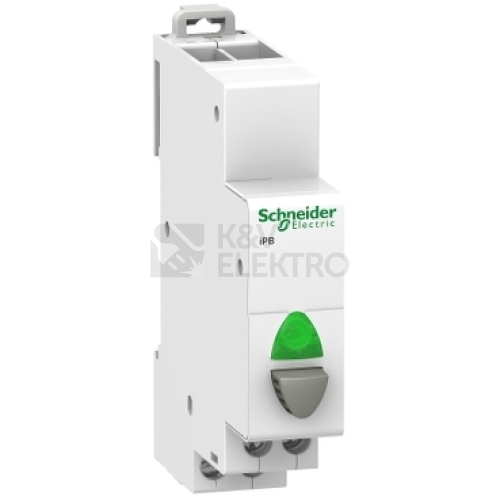

TLACITKO IBP 1Z+ZEL.SIGN. 20A A9E18036

Acti 9 iPB je modulární tlačítko se signálkou používanou k řízení elektrických obvodů pomocí pulzů. Je to jediný normálně otevřený kontakt (NO) s indikátorem LED bez údržby. Tlačítko je šedé. Kontrolka je zelená a nelze ji vyměnit. Stěny oddělenou fází lze rozdělit tak, aby umožňovaly průchod všech typů přípojnic. Dodáváno se svorkami stupňovitě, aby se připojení zjednodušilo. Utahovací moment připojení je 1N.m pro typ PZ1 šroubováku. Hodnota provozního napětí Ue je 250 VAC. Jmenovitý pracovní proud Ie je 20 A. Provozní frekvence je 50 Hz. Připojení umožňuje pevné měděné kabely s minimální délkou 0,5 mm² až 2 x 2,5 mm². Přípojka umožňuje flexibilní nebo s měděnými kabely s průřezem od 0,5 mm² max. do 2 x 2,5 mm². Počet otevřených a zavřených cyklů (O-C) je 30000. Výdrž je 30000 operací s AC2 proudovou kategorií pod cos phi=0.8. Napájecí napětí signálky je od 110VAC do 230VAC. Spotřeba indikátoru LED je 0,3 W. Životnost LEDP je 100000 hodin konstantní účinnosti osvětlení. Šířka v 9mm rozteč je 2. Rozměry jsou (Š) 18 mm x (V) 82 mm x H) 71 mm. Stupeň znečištění je 3. Tropikalizace se měří 2 (relativní vlhkost 95 % při 55 °C). Provozní teplota je od -35 °C do +70 °C. Skladovací teplota je od -40 °C do +80 °C. Vyhovuje normám IEC 60669-1 a IEC 60947-5-1.
