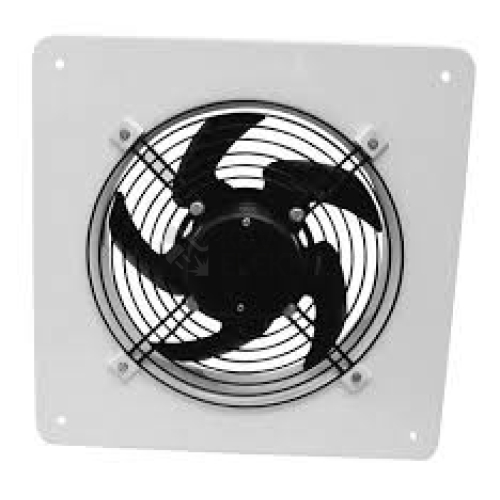

VENTILATOR HXBR/4-400 E 230V
Skříň Skříň ventilátoru je z ocelového galvanizovaného plechu, opatřeného černým (variantně šedým) epoxidovým lakem, montážní konzole a šrouby jsou galvanicky pokoveny. Oběžné kolo Oběžné kolo ventilátoru je axiální. Oběžné kolo je do průměru 355 z ocelového plechu, vyšší průměry mají lopatky z Al slitiny. Tvar "SICKLE" je speciálně optimalizovaný z hlediska maximálního průtoku a tlaku při minimální hlučnosti. Oběžné kolo je nalisované přímo na motoru. Motor Motor ventilátoru je asynchronní s kotvou nakrátko, vnějším rotorem a rozběhovým kondenzátorem. Izolace třídy F, krytí IP54. Kuličková ložiska jsou s tukovou náplní na dobu životnosti. Motor je dynamicky vyvážen dle ISO 1940. Svorkovnice Svorkovnice je standardně z černého plastu. U jednofázových motorů obsahuje také rozběhový kondenzátor. Svorkovnice ventilátoru je umístěna na motoru ventilátoru. Hluk Hluk emitovaný ventilátorem je uveden v tabulkách. Měření je prováděno ve vzdálenosti rovné trojnásobku průměru oběžného kola (minimálně však 1,5m) na straně sání. Montáž Montáž ventilátoru je možná v každé poloze osy motoru. V případě horizontální montáže je nutno v rotoru otevřít otvory pro odtok kondenzátu. Skříň nesmí přenášet mechanické namáhání z potrubních rozvodů. Je nutné použít pružné připojení k potrubí. Směr otáčení Směr průtoku vzduchu ventilátorů není možno měnit. U nástěnného provedení je standardně průtok vzdušniny od motoru k oběžnému kolu. Za příplatek lze objednat ventilátor s opačným průtokem vzduchu.
