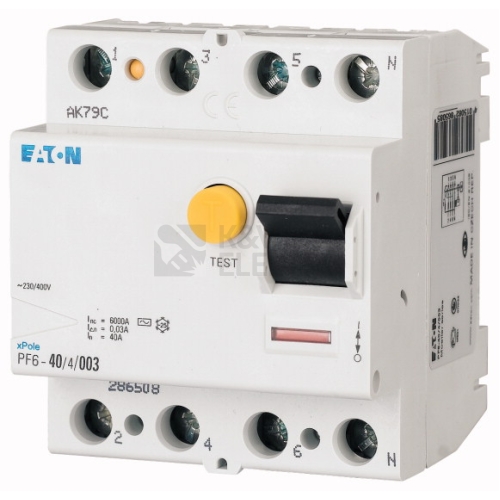

PROUDOVY CHRANIC PF6-40/4/003

Čtyřpólový proudový chránič EATON lze použít pro základní nebo doplňkovou ochranu osob před úrazem elektrickým proudem, pro doplňkovou ochranu při poruše nebo pro ochranu majetku před vznikem požáru. Jedná se o elektrický přístroj, který je založen na vyhodnocení rozdílu proudů, které tečou do spotřebiče a které se vracejí zpátky do uzlu zdroje. Je-li rozdíl větší než nastavená mez, dojde k vybavení proudového chrániče. To znamená, že projde-li část proudu mimo chránič, například porušenou izolací nebo částí těla, proudový chránič toto vyhodnotí jako poruchu a obvod rozepne. Podstata ochrany spočívá v tom, že vypnutí chráničem je tak rychlé, že nestačí dojít k fibrilaci srdečních komor a tím pádem k úrazu elektrickým proudem.   Proudový chránič PF6 lze použít pro základní nebo doplňkovou ochranu osob před úrazem elektrickým proudem (IΔn ≤ 30 mA), pro doplňkovou ochranu při poruše (IΔn > 30 mA) nebo pro ochranu majetku před vznikem požáru (IΔn ≤ 300 mA) Jmenovitá podmíněná zkratová odolnost 6 kA Strana síťového připojení je libovolná – možnost volby přívodních / vývodních svorek Funkce přístroje není závislá na poloze Signalizace stavu vypnuto-zapnuto Dvojí funkce svorek – hlavičkové / třmenové Možnost použití propojovací lišty 4pólový chránič může být použit i jako 2pólový nebo 3pólový Zkušební tlačítko T musí být aktivováno jednou měsíčně Průřez připojovaných vodičů 1,5–35 mm2   Odolnost proti rázovému proudu 250 A   Typ proudového chrániče AC – citlivost na střídavý reziduální proud Bez zpoždění vybavení – odolnost proti rázovému proudu 250 A
