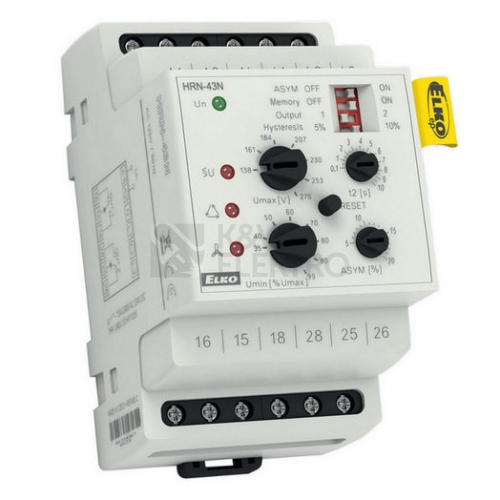

HLIDACI RELE HRN-43N/400V /4734/
Hlídací relé s kompletní kontrolou se používá pro 3-fázovou kontrola v síti, hlídání a ochranu sítě, regulaci napětí z generátoru nebo vodní elektrárny. POPIS Ve 3-fázových sítích hlídá a kontroluje: a) Napětí ve dvou úrovních (přepětí a podpětí) b) Asymetrii fází c) Pořadí fází d) Výpadek fáze Nastavitelná funkce PAMĚŤ – pro návrat z chybového do normálního stavu je třeba stisknout tlačítko RESET Funkce druhého relé (samostatně/paralelně) Pevná prodleva T1 (200ms) a nastavitelná prodleva T2 (0.1 – 10 s) pro eliminaci krátkodobých výpadků a špiček. Hlídací relé ve dvou provedeních: HRN-43: určeno pro obvody bez nulového vodiče (3 x 400 V) HRN-43N: určeno pro obvody s nulovým vodičem (3 x 400 V/230 V) TECHNICKÉ PARAMETRY napájecí napětí AC 230 V, AC 400 V, AC/DC 24 V, galvanicky oddělené horní úroveň (Umax): HRN-43: 240 – 480 V HRN-43N: 138 – 276 V Spodní úroveň (Umin): 35 – 99% hlídaného napětí výstupní kontakt: 2x přepínací 16 A/250 V AC1 (AgNi, 2500 VA) v provedení 3-MODUL, upevnění na DIN lištu
