CASOVY SPINAC KLIMA 2 T SOLO TIMER

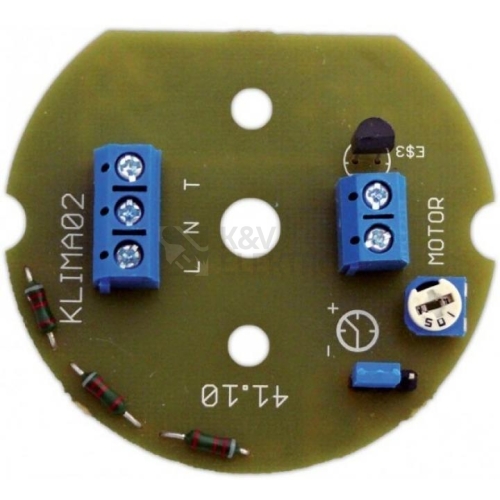

TIMER 3 funkce Náhradní díl nebo doplněk ventilátoru řady KLIMATOM např. SOLO, ENTER, IRIS, ARES atd.. Elektronika je balená v prodejním kartonu a lze ji kdykoliv namontovat. Elektronika umožňuje 3 režimy spuštění POPIS VÝROBKU : Nastavitelný časový spínač používaný do výrobků SOLO, ENTER, IRIS a ARES umožňující časový doběh a 3 různé typy ovládání časových módů. POUŽITÍ : Vhodný do všech ventilátorů s motorem 230V/50Hz. Elektroniku nelze použít do ventilátorů osazených motorem 12V/50Hz. MONTÁŽ VÝROBKU : Elektronika je speciálně vytvarovaná pro nasazení přímo do těla ventilátoru řady KLIMATOM a přímému připojení k motoru.  FUNKCE A POUŽITÍ ČASOVÉHO SPÍNAČE : Umožňuje plynulé nastavení časového doběhu od 30 sekund do 25 minut pomocí otáčení potenciometru na desce plošných spojů. Zároveň tato verze umožňuje zvolit režim sepnutí a to přesunutím klemy na desce plošných spojů a zvolit jednu ze 3 variant viz tabulka níže. Výběr modu A, B nebo C se provádí za pomocí svorky, která se nachází na desce plošných spojů. Přemístěním svorky označené číslicemi 1, 2 a 3 nebo jejím sejmutím, zajistíte změnu sepnutí časového spínače. Svorka spojuje kontakty 1 a 2 - Mod A. (výrobní nastavení ) Svorka spojuje kontakty 2 a 3 – Mod B. Sejmutí svorky – Mod C.   Mod A     1 a 2     Výrobní nastavení - ventilátor sepne v momentě zapnutí vypínače (na svorku T je přivedeno napětí), po vypnutí vypínače (na svorce T není žádné napětí) ventilátor pracuje po nastavený čas.   Mod B     2 a 3     Ventilátor sepne teprve po vypnutí vypínače (na svorce T není žádné napětí) a pracuje po nastavený čas .   Mod C     sejmutí svorky     Ventilátor startuje se zpožděním cca 1 minuty (přivedení napětí na svorku T) a po vypnutí vypínače (na svorce T není žádné napětí) pracuje po nastavený čas. V tomto nastavení, jestli dojde k vypnutí napájecího napětí na svorce T dříve než za 1 minutu, ventilátor nezačne pracovat
