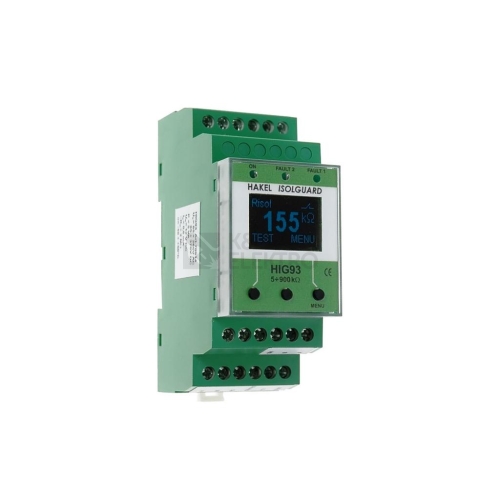

HLIDAC IZOL. STAVU HIG93/485 /70915/
Hlídač izolačního stavu z produkce firmy HAKEL řady ISOLGUARD HIG93, je určen k monitorování izolačního stavu jednofázových i třífázových izolovaných IT-soustav, navržených a provozovaných podle norem ČSN EN 61 010-1, ČSN EN 50 522, ČSN EN 61 936-1.Umožňuje monitorování 1fázových i 3fázových IT-sítí až do maximálního provozního napětí 275V AC, eventuelně 3x275V AC. Pokud je požadováno monitorování izolačního stavu 1fázové nebo 3fázové ITsítě s vyšším provozním napětím, je nutno vytvořit její umělý střed a to pomocí tlumivek řady TL z produkce fy HAKEL. Takto vytvořený střed se připojuje na svorku hlídače HIG93.Hlídač je vybaveny displejem pro zobrazení číselné hodnoty naměřeného izolačního odporu. Dále ovládacími tlačítky pro nastavení parametrů hlídače a signalizačními LED diodami pro zobrazení stavu kontrolované sítě. Podle typu je možno k hlídači připojit moduly dálkové signalizace stavu kontrolované sítě MDS10T nebo MDS-D z produkce fy HAKEL.Hlídač HIG93 komunikuje s nadřízeným počítačem po průmyslové sběrnici RS485 protokolem vycházejícím z protokolu PROFIBUS.Jedno nebo dvě vestavěná signalizační relé s přepínacím kontaktem umožňují připojení zařízení pro signalizaci alarmu. Hlídač má volitelnou funkci paměti alarmu s možností zrušení alarmu tlačítkem na hlídači. Je možné provádět místní i dálkový test funkce hlídače.Nesmí být zapojeno více hlídačů izolačního stavu na stejnou IT-síť. Základní charakteristiky• Monitor izolačních stavů AC sítí s napětím 0 až 275V bez přídavných zařízení, vyšších napětí s přídavnou tlumivkou• Zobrazování měřené hodnoty izolačního odporu Risol na displeji v rozsahu 5 k? až 900 k? nebo 200 k? až 5 M?• Signalizační relé stavu izolačního odporu s přepínacím kontaktem• Připojení na sběrnici RS485, izolační pevnost 2500 Vef proti vnitřním obvodům a obvodům sítě• Volitelná paměť vyvolaného alarmu s možností odblokování tlačítkem na hlídači• Možnost připojení modulů dálkové signalizace MDS10T nebo MDS-D z produkce HAKEL, včetně modulu MPS• Možnost nastavení hlídané hodnoty izolačního odporu Rcrit pomocí displeje a tlačítek v rozsahu podle typu hlídače• Nastavitelná hystereze mezní hodnoty izolačního odporu v rozsahu 0 až 100% pomocí displeje a tlačítek• Nastavitelné zpoždění tON reakce signalizačního relé pomocí displeje a tlačítek v rozsahu 0 až 60 sec• Přístup k nastavení hlídače tlačítky lze zamknout, odemknutí hlídače se provádí kombinací tlačítek• Oddělené napájecí napětí umožňuje monitorovat také síť, která není pod napětím• Modul šíře 2M (36mm) pro montáž na lištu DIN 35
