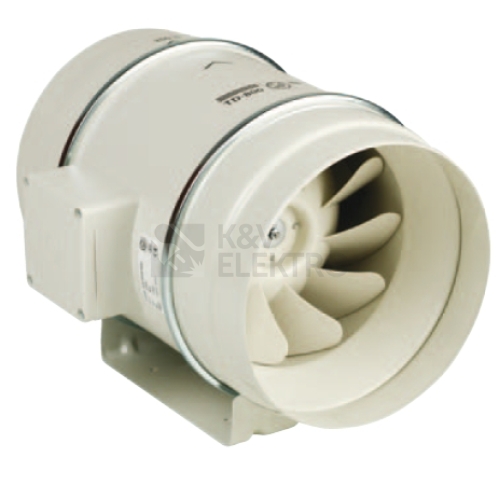

VENTILATOR POTRUBNI TD 500/150 3V

Diagonální tříotáčkový ventilátor do kruhového potrubí Skříň Skříň ventilátoru je vyrobena z plastu. Skládá se z montážní lišty s dvěma hrdly a motoru, který je s hrdly spojen rychloupínacími sponami. Konstrukce umožňuje demontáž motorové části bez nutnosti odpojit potrubí. Oběžné kolo Oběžné kolo ventilátoru je vyrobeno z plastu. Motor Střídavý motor má trojí vinutí, což umožňuje provoz s různými otáčkami. Motor je vybaven tepelnou ochranou. Ložiska jsou kuličková s tukovou náplní na dobu životnosti. Třída izolace F, krytí IP44. Provozní napětí je 230V. Svorkovnice je umístěna na skříni ventilátoru, u některých typů obsahuje rozběhový kondenzátor. Regulace otáček U motorů s trojím vinutím se otáčky přepínají ve třech stupních pomocí regulátorů COM 3 nebo INT 4P nebo lze použít regulaci změnou napětí regulátory REB (plynulá regulace) nebo REV (pětistupňová regulace). Montáž ventilátorů je možná v každé poloze ventilátoru. Skříň nesmí přenášet mechanické namáhání z potrubních rozvodů. Je nutné použít pružné připojení k potrubí.
