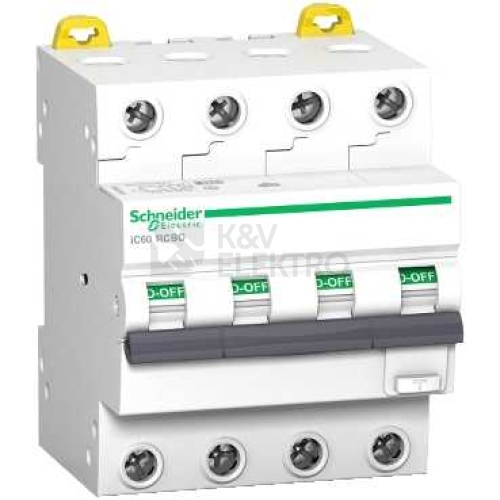

KOMBICHRANIC ACTI 9 4P A9D57432
Acti 9 iC60 je modulární proudový chránič s nadproudovou ochranou (RCBO). Je to 4P RCBO se 4 chráněnými póly, jmenovitý proud 32 A a provozní napětí 380 VAC až 415 VAC. Třída proudového chrániče je typ AC s citlivostí 30 mA. Ochranné časové zpoždění uzemnění je okamžité. Vypínací schopnost při 280 VAC až 415 VAC je 6000 A podle ENC/IEC 61009-2-1 a 6 kA podle EN/IEC 60947 - 2. Jedinečný indikátor VISitrip zkracuje dobu zásahu zobrazením vadného obvodu. Zelený pás Visisafe zaručuje fyzické otevření kontaktů a umožňuje tak provádění údržby. Mechanismus rychlého zavírání nezávislý na manuálním provozu zlepšuje jeho životnost. Tento produkt je v souladu s normami EN/IEC 60947-2 a ENC/IEC 61009-2-1. Elektrická životnost dosahuje až 10000 cyklů a mechanická odolnost stoupne až na 20000 cyklů. Provozní napětí Ue je 380 VAC až 415 VAC. Jmenovité izolační napětí Ui je 500 VAC. Impulzní výdržné napětí Uimp je 4 kV. Frekvence je 50 Hz. Lze ji upevnit na lištu DIN. Šířka v roztečí 9 mm je 8. Barva produktu je bílá (RAL9003). Rozměry jsou (Š) 72 mm x (V) 86 mm x (H) 78 mm. Hmotnost je 423 g. Má stupeň ochrany IP20 (podle normy IEC/EN 60529) a stává se jednou z modulárních skříní IP40. Provozní teplota je od -25 °C do 40 °C. Skladovací teplota je od -40 °C do 70 °C.
