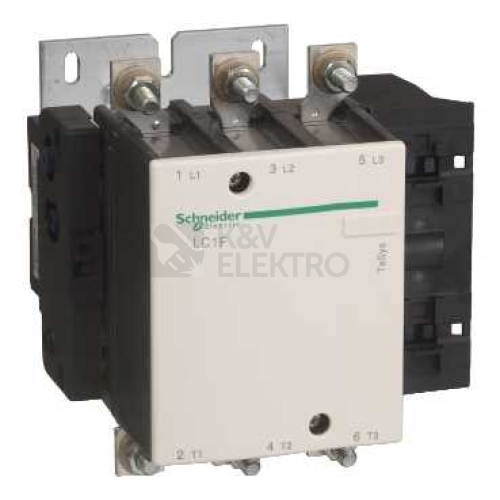

STYKAC AC-3 225A 380V LC1F225Q7
TeSys F stykač, 3p (3Z), AC-3, <= 440 V 225A, cívka 380 V AC. řada výrobků: TeSys F - řada: TeSys - označení výrobku: TeSys F - typ produktu nebo součásti: stykač - označení přístroje: LC1F - použití stykače: odporová zátěž, ovládání motoru - výkon motoru (kW): 100 kW při 1000 V AC 50/60 Hz AC-3, 110 kW při 380...400 V AC 50/60 Hz AC-3, 110 kW při 415 V AC 50/60 Hz AC-3, 110 kW při 440 V AC 50/60 Hz AC-3, 129 kW při 500 V AC 50/60 Hz AC-3, 129 kW při 660…690 V AC 50/60 Hz AC-3, 40 kW při 400 V AC 50/60 Hz AC-4, 63 kW při 220...230 V AC 50/60 Hz AC-3 - kategorie přepětí: III - [Icw] jmenovitý krátkodobý výdržný proud: 1000 A <= 40 °C 30 s, 1800 A <= 40 °C 10 s, 440 A <= 40 °C 10 min, 560 A <= 40 °C 3 min, 850 A <= 40 °C 1 min - jmenovitý proud pojistky: 250 A aM při <= 440 V, 315 A gG při <= 440 V - [Ui] jmenovité izolační napětí: 1000 V vyhovuje IEC 60947-4-1, 1500 V vyhovuje VDE 0110 skupina C - ztrátový výkon na pól: 16 W AC-3, 32 W AC-1 - montážní držák: deska - standardy: EN 60947-1, EN 60947-4-1, IEC 60947-1, IEC 60947-4-1 - certifikace výrobku: ABS, BV, CB, CCC, DNV, LROS (Lloyds register of shipping), RINA, RMRoS, UL - připojení - svorky: ovládací obvod : šroubové svorky 1 kabel(y) 1...4 mm² - tuhost kabelu: ohebný - ano kabelová koncovka, ovládací obvod : šroubové svorky 1 kabel(y) 1...4 mm² - tuhost kabelu: ohebný - ne kabelová koncovka, ovládací obvod : šroubové svorky 1 kabel(y) 1...4 mm² - tuhost kabelu: pevný - ne kabelová koncovka, ovládací obvod : šroubové svorky 2 kabel(y) 1...2,5 mm² - tuhost kabelu: ohebný - ano kabelová koncovka, ovládací obvod : šroubové svorky 2 kabel(y) 1...4 mm² - tuhost kabelu: ohebný - ne kabelová koncovka, ovládací obvod : šroubové svorky 2 kabel(y) 1...4 mm² - tuhost kabelu: pevný - ne kabelová koncovka, výkonový obvod : konektor 1 kabel(y) 185 mm², výkonový obvod : sběrnice 2 x ( 32 x 4 mm), výkonový obvod : šroubové spojení, výkonový obvod : svorky pro oka 1 kabel(y) 185 mm² - kroutící moment: ovládací obvod : 1,2 N.m, výkonový obvod : 35 N.m - provozní doba: 20...35 ms spínání, 7...15 ms vypínání - mechanická životnost: 10 Mcyklů. Výhody: Možnosti efektní nabídky. Kompaktní stykače TeSys F nabízí mnohem více než pouze uspokojení požadavků na vysoký výkon. Jsou kompatibilní s elektronickými nadproudovými relé LR9 nebo motorovými jističi GV7, a v této kombinaci tvoří ideàlní odbočky ke spotřebičům. Nabízí rychlý, snadný výběr a montàž a společné příslušenství pro větší flexibilitu.... Aplikace: - Průmysl, infrastruktura, energetika, apod., Spouštění všech typů motorů za normàlních podmínek i v nàročných provozech, Spínàní odporových, indukčních a kapacitních zàtěží....
