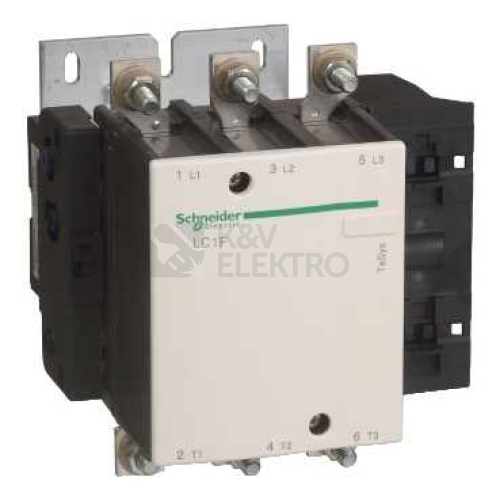

STYKAC AC-3 330A 220V LC1F330MD
TeSys F stykač, 3p (3Z), AC-3, <= 440 V 330A, cívka 220 V DC. řada výrobků: TeSys F - řada: TeSys - označení výrobku: TeSys F - typ produktu nebo součásti: stykač - označení přístroje: LC1F - použití stykače: odporová zátěž, ovládání motoru - výkon motoru (kW): 100 kW při 220...230 V AC 50/60 Hz AC-3, 160 kW při 1000 V AC 50/60 Hz AC-3, 160 kW při 380...400 V AC 50/60 Hz AC-3, 180 kW při 415 V AC 50/60 Hz AC-3, 200 kW při 440 V AC 50/60 Hz AC-3, 200 kW při 500 V AC 50/60 Hz AC-3, 220 kW při 660…690 V AC 50/60 Hz AC-3, 59 kW při 400 V AC 50/60 Hz AC-4 - kategorie přepětí: III - [Icw] jmenovitý krátkodobý výdržný proud: 1300 A <= 40 °C 1 min, 1800 A <= 40 °C 30 s, 2650 A <= 40 °C 10 s, 750 A <= 40 °C 10 min, 900 A <= 40 °C 3 min - jmenovitý proud pojistky: 400 A aM při <= 440 V, 500 A gG při <= 440 V - [Ui] jmenovité izolační napětí: 1000 V vyhovuje IEC 60947-4-1, 1500 V vyhovuje VDE 0110 skupina C - ztrátový výkon na pól: 31 W AC-3, 44 W AC-1 - montážní držák: deska - standardy: EN 60947-1, EN 60947-4-1, IEC 60947-1, IEC 60947-4-1 - certifikace výrobku: ABS, BV, CB, CSA, DNV, LROS (Lloyds register of shipping), RINA, RMRoS, UL - připojení - svorky: ovládací obvod : šroubové svorky 1 kabel(y) 1...4 mm² - tuhost kabelu: ohebný - ano kabelová koncovka, ovládací obvod : šroubové svorky 1 kabel(y) 1...4 mm² - tuhost kabelu: ohebný - ne kabelová koncovka, ovládací obvod : šroubové svorky 1 kabel(y) 1...4 mm² - tuhost kabelu: pevný - ne kabelová koncovka, ovládací obvod : šroubové svorky 2 kabel(y) 1...2,5 mm² - tuhost kabelu: ohebný - ano kabelová koncovka, ovládací obvod : šroubové svorky 2 kabel(y) 1...4 mm² - tuhost kabelu: ohebný - ne kabelová koncovka, ovládací obvod : šroubové svorky 2 kabel(y) 1...4 mm² - tuhost kabelu: pevný - ne kabelová koncovka, výkonový obvod : sběrnice 2 x ( 30 x 5 mm), výkonový obvod : šroubové spojení, výkonový obvod : svorky pro oka 1 kabel(y) 240 mm² - kroutící moment: ovládací obvod : 1,2 N.m, výkonový obvod : 35 N.m - provozní doba: 40...50 ms spínání, 40...65 ms vypínání - mechanická životnost: 10 Mcyklů. Výhody: .. Aplikace: .. Výhody: Možnosti efektní nabídky. Kompaktní stykače TeSys F nabízí mnohem více než pouze uspokojení požadavků na vysoký výkon. Jsou kompatibilní s elektronickými nadproudovými relé LR9 nebo motorovými jističi GV7, a v této kombinaci tvoří ideàlní odbočky ke spotřebičům. Nabízí rychlý, snadný výběr a montàž a společné příslušenství pro větší flexibilitu.... Aplikace: - Průmysl, infrastruktura, energetika, apod., Spouštění všech typů motorů za normàlních podmínek i v nàročných provozech, Spínàní odporových, indukčních a kapacitních zàtěží....
